Inspetor de Partículas Magnéticas - NI e NII - Técnica do Yoke
Descrição
O ensaio por partículas magnéticas é utilizado na localização de descontinuidades superficiais e sub-superficiais em materiais ferromagnéticos. Pode ser aplicado tanto em peças acabadas e semi-acabadas e durante as etapas de fabricação. O processo consiste em submeter a peça, ou parte desta, a um campo magnético. Na região magnetizada da peça, as descontinuidades existentes, ou seja a falta de continuidade das propriedades magnéticas do material, irão causar um campo de fuga do fluxo magnético. Com a aplicação das partículas ferromagnéticas, ocorrerá a aglomeração destas nos campos de fuga, uma vez que serão por eles atraídas devido ao surgimento de pólos magnéticos. A aglomeração indicará o contorno do campo de fuga, fornecendo a visualização do formato e da extensão da extensão da descontinuidade.
Vantagens:
• O resultado do ensaio é imediato;
• Detecta descontinuidades subsuperficiais;
• Pode ser aplicado a alta e baixa temperatura;
• Alta sensibilidade;
• Pode ser automatizado;
• Rapidez de aplicação.
Desvantagens:
• Só se aplica em materiais ferromagnéticos;
• Algumas técnicas prejudicam a superfície da peça;
• Em algumas técnicas, as indicações não são facilmente observadas.

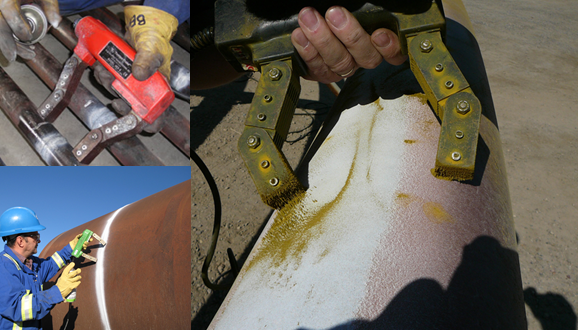

É a técnica de magnetização pela indução em campo magnético, gerado por um eletroimã, em forma de "U" invertido, que é apoiado na peça a ser examinado. Pelo eletroimã circula a corrente elétrica alternada ou contínua. É gerada na peça um campo magnético paralelo a linha imaginária que une as duas pernas do Yoke .
Os Ioques ou Yokes, produzem campos magnéticos longitudinais, podendo ser de pernas fixas ou de pernas articuláveis. Os de pernas articuláveis são mais eficientes por permitirem uma série de posições de trabalho com garantia de um bom acoplamento dos pólos magnéticos. A sua vantagem está em não aquecer os pontos de contato, já que a técnica usa corrente elétrica magnetizante que flui pelo enrolamento da bobina do Ioque, e não pela peça. Isto também constitui uma vantagem permite o uso deste equipamento em atmosferas explosivas ou inflamáveis./p>
OBJETIVO
Preparar os participantes para o processo de qualificação/certificação obedecendo os critérios da Norma ASNT-1A.
PÚBLICO ALVO
Técnicos, Engenheiros e outros profissionais que desejam obter qualificação pela norma ASNT TC 1A.
